Contatto del conduttore di terra, posizione ora e colori delle prese
Tensioni di esercizio nominali sopra 50 V
Con tensioni di esercizio nominali sopra 50 V
- la presa deve essere dotata di un contatto del conduttore di terra con perno di contatto e di un colletto di protezione con chiavetta
- la presa mobile o la presa devono essere dotate di un contatto del conduttore di terra con presa di contatto e un colletto di protezione con scanalatura.
Il perno di contatto del conduttore di terra della spina ha un diametro maggiore rispetto agli altri perni di contatto (del conduttore esterno/neutro) della spina e pertanto può essere utilizzato solo nelle prese del contatto del conduttore di terra della presa mobile o presa. Questa struttura fissa e il posizionamento altrettanto fisso del colletto di protezione con scanalatura (che non deve essere modificato/rimosso!) sulla spina e del colletto di protezione con chiavetta sulla presa mobile/presa impediscono di collegare in modo errato la spina e la presa mobile/presa e quindi di confondere voltaggi e frequenze, che potrebbe essere pericoloso.
Posizione ora

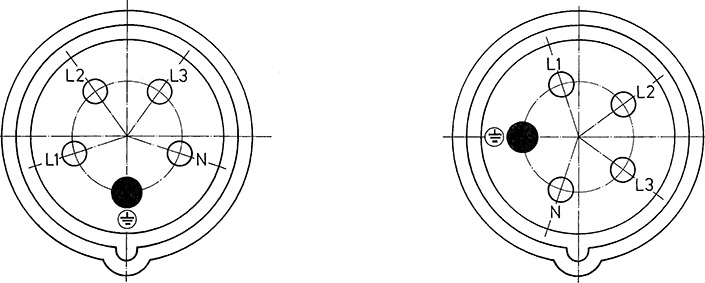

La posizione ora indica la posizione del contatto del conduttore di terra sul lato sotto tensione della presa a innesto, nella foto (in alto) il contatto del conduttore di terra nella presa mobile si trova ad es. a ore 6.
I colori di identificazione delle spine / i colori delle spine (vedi grafico) segnalano la rispettiva tensione di esercizio nominale. Le spine rosse più comunemente prodotte, ad esempio, sono progettate per 380 fino a 480 V - la tensione alternata trifase (400V) in Germania; le spine nere sono progettate per le reti industriali, le spine blu ad esempio per gli elettrodomestici e il campeggio, le spine gialle per la tensione di sicurezza delle navi e le spine verdi ad esempio per le macchine edili.
Identificazione e disposizione dei contatti

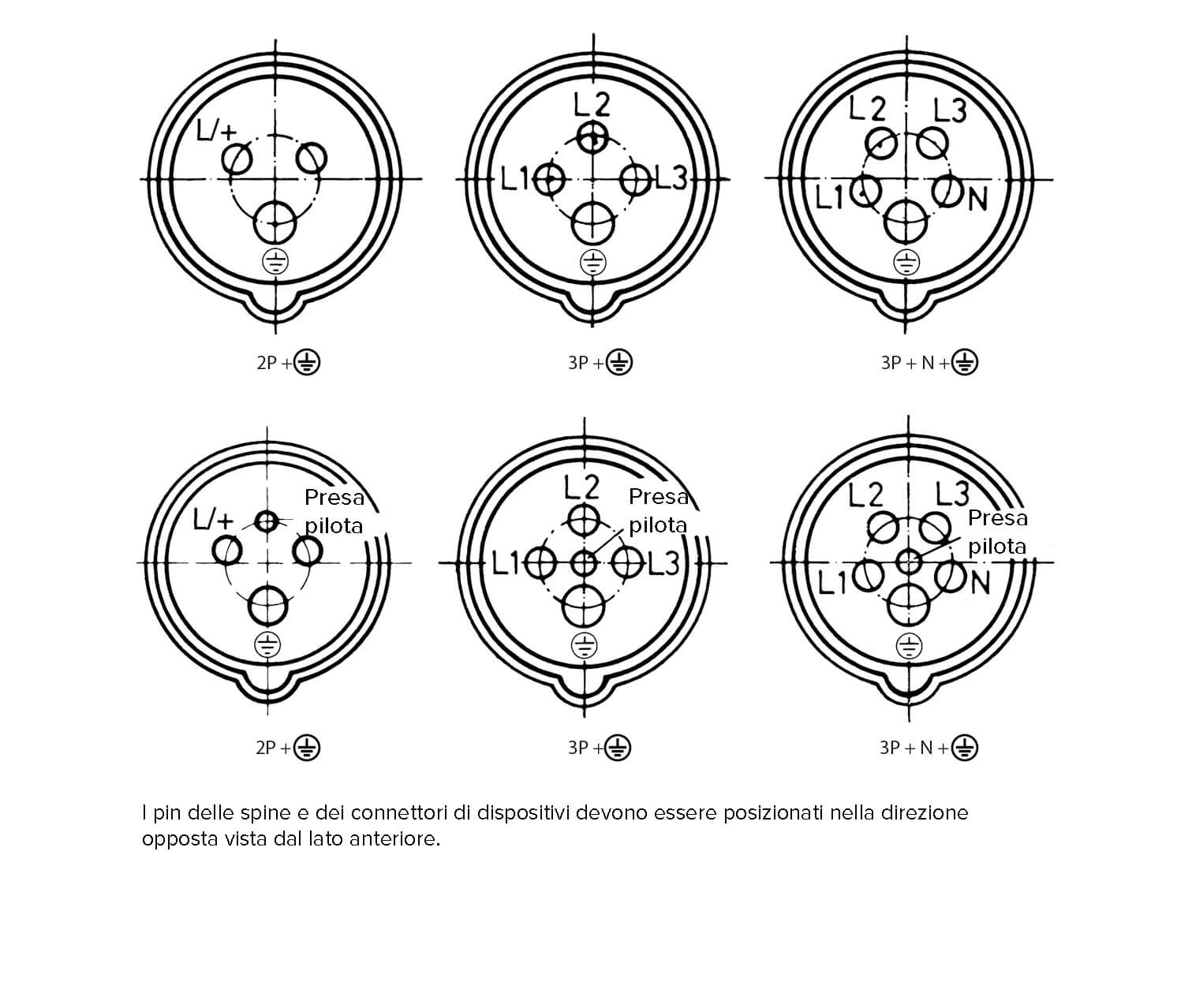

Nel caso di connettori a innesto ricollegabili, i contatti devono essere contrassegnati con i seguenti simboli:
- in caso di tre conduttori esterni, i contatti di fase sono contrassegnati con i simboli L1, L2, L3 o 1, 2, 3, l'eventuale contatto neutro con la lettera N e il contatto del conduttore di terra con il simbolo ⏚ relativo
- in caso di un conduttore esterno con un simbolo per il polo attivo L/+ e il simbolo ⏚ per il contatto di terra, se presente
I manicotti a contatto delle prese e degli accoppiamenti con tensioni di esercizio nominali superiori a 50 V devono essere disposti in senso orario, guardando dal lato anteriore.
