Classi di protezione IP e gradi di protezione IP
La classe di protezione IP (IP = Ingress Protection) dei dispositivi a spina e a presa indica le influenze contro le quali i dispositivi sono protetti, ad esempio l'ingresso di corpi estranei, polvere e acqua. Ciò è essenziale per la gestione sicura dei sistemi elettrici.
Il termine classe di protezione si riferisce alle misure di sicurezza progettate per proteggere dalla tensione o dalla scossa elettrica e quindi da un incidente elettrico.
Classi di protezione IP
Le prese a innesto CEE devono sempre funzionare in modo affidabile. Pertanto devono anche rispettare una determinata classe di protezione. Le classi di protezione IP (IP = Ingress Protection) forniscono informazioni sugli agenti esterni da cui una presa a innesto è protetta. Ogni classe di protezione IP è indicata da due cifre. Queste definiscono esattamente quanto l'alloggiamento protegga l'interno dell'apparecchio dall'ingresso di oggetti indesiderati e infiltrazioni. La prima cifra indica la protezione da corpi estranei e dal contatto. La seconda cifra indica la protezione dall'acqua. Le combinazioni di cifre sono indicate nella norma IEC 60529.
Le prese e le prese mobili devono essere conformi alla classe di protezione specificata quando sono in uso, sia quando la spina è inserita che quando non lo è. Per le spine e i connettori del dispositivo, la classe di protezione si applica quando sono collegati a un pezzo complementare (presa mobile o presa).
Le prese a innesto CEE devono essere conformi alla classe di protezione IP 44 o IP 67, le prese a innesto CEE con correnti nominali di 100/125 A alla classe di protezione IP 67. Se le prese da 100/125 A sono fissate all'alloggiamento o formano con esso un'unità strutturale, l'intero assemblaggio può essere realizzato anche in base alla classe di protezione IP 44.

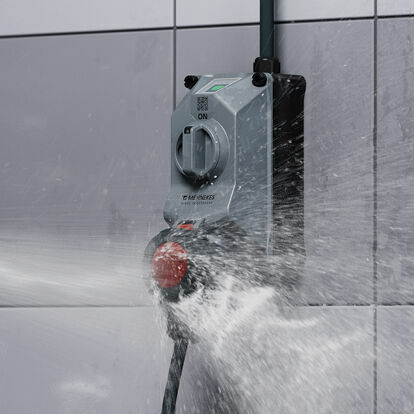

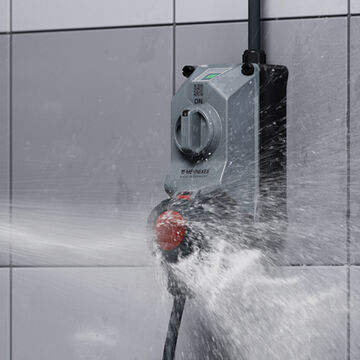

Oltre alle soluzioni in IP44 o IP67, offriamo anche prese CEE particolarmente robuste e scollegabili, nonché spine e giunti con protezione IP67 / IP69. Queste spine e prese rimangono impermeabili anche se immerse e sottoposte a pulizia ad alta pressione.

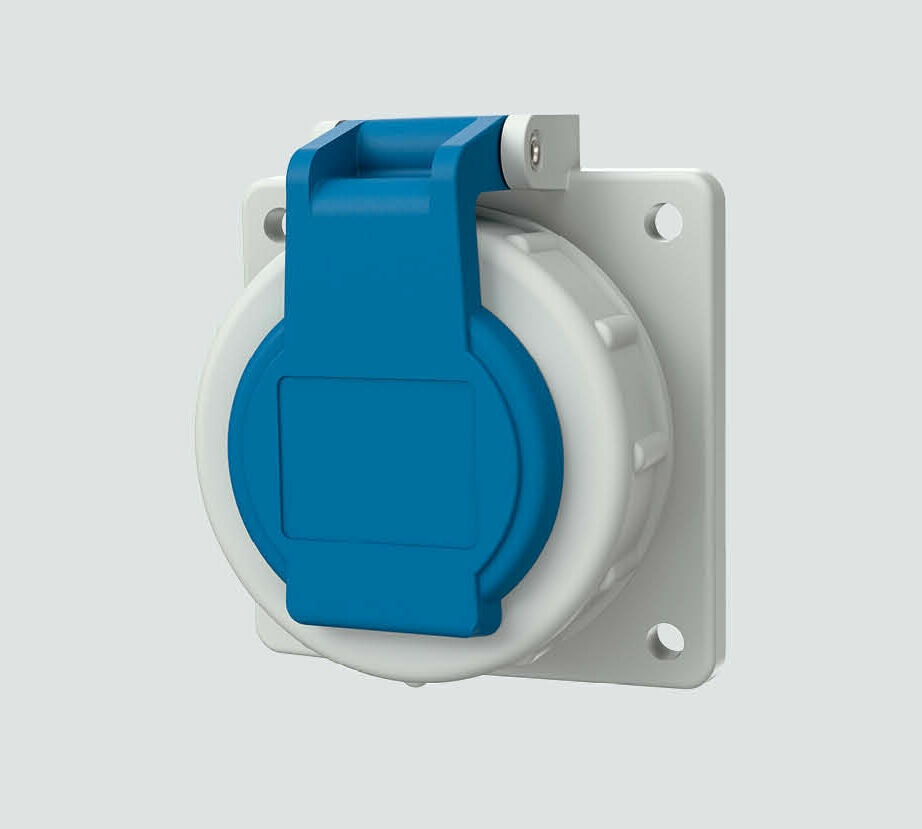

Per le prese convenzionali SCHUKO® in conformità alle norme DIN VDE 0620 e DIN 49440 e seguenti, è particolarmente importante notare che, a causa della loro struttura, possono soddisfare il grado di protezione IP44 solo quando il coperchio a cerniera è chiuso, in quanto l'ingresso dell'acqua non può essere impedito nell'area del contatto di protezione.
Oltre alle prese SCHOKO® con il grado di protezione IP44 specificato, offriamo anche prese a norma SCHUKO® con grado di protezione IP68 per l'uso in ambienti umidi, come porti, piscine o aree esterne.
Le nostre spine e prese sono etichettate con la relativa classe di protezione. Una panoramica dettagliata dei diversi tipi di protezione e del significato dei singoli codici è disponibile nella nostra pratica tabella sulle classi di protezione IP.
Tabella Tipi di protezione IP
| La prima cifra del codice: | ||
|---|---|---|
| IEC 60529 | Protezione contro l'ingresso di: | Protezione contro il contatto con: |
| 0 | nessuna protezione | nessuna protezione |
| 1 | Corpo solido più largo di 50 mm | protetto contro l'accesso con il dorso della mano |
| 2 | Corpo solido più largo di 12.5 mm | protetto contro l'accesso con un dito |
| 3 | Corpo solido più largo di 2.5 mm | protetto contro l'accesso con un utensile |
| 4 | Corpo solido più largo di 1 mm | protetto contro l'accesso con un filo |
| 5 | Polvere in quantità dannose | protezione completa contro il contatto |
| 6 | Polvere | protezione completa contro il contatto |
| La seconda cifra del codice: | |
|---|---|
| IEC 60529 | protezione contro l'acqua |
| 0 | nessuna protezione |
| 1 | protezione contro l'acqua gocciolante |
| 2 | protezione contro l'acqua gocciolante quando l'involucro è inclinato fino a 15° |
| 3 | protezione contro l'acqua spruzzata che cade fino a 60° rispetto alla verticale |
| 4 | protezione contro gli spruzzi d'acqua da tutte le direzioni |
| 5 | protezione contro l'acqua a getto (ugello) da qualsiasi angolazione |
| 6 | protezione contro l'acqua a getto potente |
| 7 | protezione contro l'immersione temporanea |
| 8 | protezione contro l'immersione permanente |
| 9 | protezione contro l'acqua durante la pulizia ad alta pressione/vapore, agricoltura speciale |
Gradi di protezione IP
Classi di protezione IP secondo DIN EN 61140 / VDE0140-1
Le classi di protezione descrivono le misure di sicurezza che proteggono da tensioni pericolose/scosse elettriche e quindi da un incidente elettrico. Esistono quattro classi di protezione: 0, 1, 2 e 3.
0: nessuna protezione aggiuntiva oltre all'isolamento di base
1: messa a terra di protezione
2: isolamento protettivo
3: Protezione a bassissima tensione
Le classi di protezione per tutte le apparecchiature elettriche sono definite nelle norme IEC 61140 e VDE 0140-1. I simboli da utilizzare per l'etichettatura delle apparecchiature sono definiti nella norma IEC 60417.
