MENNEKES AMAXX® Steckdosenkombination 920003

Bitte akzeptieren Sie die Marketing-Cookies um dieses Video zu sehen.

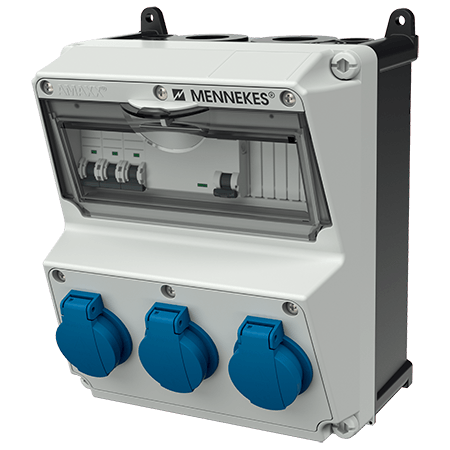

AMAXX® Steckdosenkombination 920003

Mit AMAXX® kombinieren Sie clever und sparen dadurch wertvolle Montagezeit. Nur eine Zuleitung, weniger Bohrlöcher, weniger Kabel- und Rohrschellen und nur ein Gehäuse, dessen Aussenbefestigung die Ein-Mann-Montage ermöglicht. Der anscharnierte, seitlich öffnende Gehäusedeckel sowie die vorziehbaren Hutprofilschienen und der große Anschlussraum erleichtern die Anschlussarbeiten. AMAXX® ist anschlussfertig vorverdrahtet und auf elektrische Sicherheit und Qualität nach IEC 61439 geprüft.

SCHUKO®

anschlussfertig verdrahtet
seitlich anscharniert

Gehäuse und Doseneinsatz aus AMAPLAST
Absicherung unter transparenter Betätigungsklappe

Bestellnr.920003
EAN4015394223016
VPE 1 Stück

Technische Daten

AMAXX® Steckdosenkombination 920003

SCHUKO®	3
Absicherung	1 FI 40 A, 4 p, 0,03 A 3 LS 16 A, 1 p, C
Vorsicherung max.	100 A
InA	16 A
RDF	1
Anschluss / Zuleitung	für 1 Leitung bis 5 x 10 mm²
Schutzart	IP44
Gehäusematerial	Kunststoff
Gewicht	2940 g
Höhe	260 mm
Breite	225 mm

Planungsdaten & Downloads

AMAXX® Steckdosenkombination 920003

ProduktinfoblattAMAXX® Steckdosenkombination 920003 PDF, 184 KB

KonformitätserklärungAMAXX® Steckdosenkombination 920003 PDF, 38 KB

CAD-Daten STPAMAXX® Steckdosenkombination 920003 ZIP, 5 MB

CAD-Daten 3D-DWGAMAXX® Steckdosenkombination 920003 ZIP, 16 MB

Montageanleitung / BetriebsanleitungAMAXX® Steckdosenkombination 920003 PDF, 2 MB

Maßzeichnung HochformatAMAXX® Steckdosenkombination 920003 PNG, 105 KB

Maßzeichnung QuerformatAMAXX® Steckdosenkombination 920003 PNG, 107 KB

Videos

AMAXX® Steckdosenkombination 920003

Bitte akzeptieren Sie die Marketing-Cookies um dieses Video zu sehen.

Richtlinien

AMAXX® Steckdosenkombination 920003

REACh

RoHS

Passendes Zubehör

AMAXX® Steckdosenkombination 920003

CombiTOWER

Bestellnr. 15679

aus Edelstahl rostfrei (Material 1.4301), auf Wunsch Material 1.4571, mit abnehmbarer Haube und Frontplatte, Masse (H x B x T) 1043 x 254,5 x 250 mm, signalgelb lackiert (RAL 1003)

mehr

CombiTOWER

Bestellnr. 15678

aus Edelstahl rostfrei (Material 1.4301), auf Wunsch Material 1.4571, mit abnehmbarer Haube und Frontplatte, Masse (H x B x T) 1043 x 254,5 x 250 mm, Edelstahl blank

mehr

CombiTOWER

Bestellnr. 15681

aus Edelstahl rostfrei (Material 1.4301), auf Wunsch Material 1.4571, mit abschliessbarer Tür, mit abnehmbarer Haube und Frontplatte, Masse (H x B x T) 1043 x 254 x 415 mm, signalgelb lackiert (RAL 1003)

mehr

CombiTOWER

Bestellnr. 15680

aus Edelstahl rostfrei (Material 1.4301), auf Wunsch Material 1.4571, mit abschliessbarer Tür, mit abnehmbarer Haube und Frontplatte, Masse (H x B x T): 1043 x 254 x 415 mm, Edelstahl blank

mehr

Montageeinheit

Bestellnr. 18444

abhängbar, aus Leichtmetall, passend vorgebohrt zur vorder- und rückseitigen Montage von Steckdosen und Steckdosenkombinationen, 2 Gehäuse 260 x 225 mm 2 Gehäuse 390 x 225 mm, Masse (H x T x B): 535 x 233 x 348 mm, Farbe: Weissaluminium (RAL 9006)

mehr

Wetterschutzdach

Bestellnr. 15682

aus Edelstahl rostfrei (Material 1.4301), mit Seitenwänden, Haube von der Rückwand abnehmbar, zur Wandmontage oder auf Standsäule 15530, Maße (H x B x T): 496,5 x 254 x 250 mm

mehr

Wetterschutzdach

Bestellnr. 15690

aus Edelstahl rostfrei (Material 1.4301), geeignet für je 2 AMAXX® Kombinationen mit 2 oder 3 Segmenten, mit Seitenwänden, zur Wandmontage, Masse (H x B x T): 496,5 x 480 x 250 mm

mehr
