Indices de protection et classes de protection IP
- Les indices de protection IP (IP = Ingress Protection) indiquent les influences extérieures contre lesquelles un dispositif de connexion est protégé.
- Les classes de protection décrivent les mesures de sécurité, qui offrent une protection contre les tensions dangereuses / une électrocution et par conséquent contre un accident électrique.
Indice de protection IP

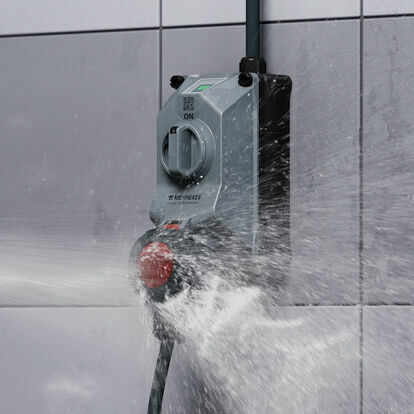

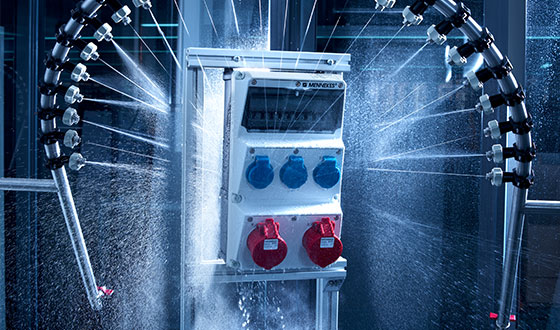

Les dispositifs de connexion CEE doivent fonctionner de manière fiable en permanence. C‘est la raison pour laquelle ils doivent notamment satisfaire à un indice de protection spécifique. Les indices de protection IP (IP = Ingress Protection) indiquent les influences extérieures contre lesquelles un dispositif de connexion est protégé. Chaque indice de protection IP se compose de deux chiffres. Ceux-ci définissent précisément dans quelle mesure l‘intérieur de l‘appareil est protégé contre les intrusions indésirables par le boîtier de l‘appareil. Le premier chiffre renseigne sur la protection contre les corps étrangers et contre les contacts accidentels. Le deuxième chiffre renseigne sur la protection contre l‘eau. Les combinaisons de chiffres sont définies dans la norme DIN EN/IEC 60529.
Pendant l‘utilisation, les prises et prolongateurs doivent correspondre à l‘indice de protection indiqué, que la fiche soit branchée ou non. L‘indice de protection s‘applique aux fiches et aux fiches d‘appareil lorsque celles-ci sont raccordées à une pièce complémentaire (prolongateur ou prise).
Les dispositifs de connexion CEE doivent correspondre aux indices de protection IP 44 ou IP 67, les dispositifs de connexion CEE avec des courants assignés de 100/125 A à l‘indice de protection IP 67. Si des prises de 100/125 A sont fixées au boîtier ou forment une unité de construction avec celui-ci, l‘ensemble peut également être réalisé selon l‘indice de protection IP 44.
Avec les prises SCHUKO® conventionnelles conformes aux normes DIN VDE 0620, DIN 49440 et suiv., il incombe en particulier d’observer que, pour des raisons liées à la construction, ces prises peuvent uniquement satisfaire à l’indice de protection IP44 à condition que le couvercle rabattable soit fermé, car il n’est pas possible d’empêcher une pénétration d’eau au niveau du contact de protection.
Nos dispositifs de connexion comportent une inscription avec l‘indice de protection respectif.
Voici un tableau récapitulatif des indices de protection IP selon la norme DIN EN/IEC 60529 (souvent appelé à tort tableau des classes de protection IP ; pour les classes de protection, voir plus bas) :
Degrés de protection selon CEI 60529, EN 60529 et NBN EN 60529
1er chiffre :
Degré IP | Descriptif: | Protection contre le contact avec: |
0 | Sans protection | Sans protection |
1 | Protégé contre les corps solides supérieurs à 50 mm | Dos de la main |
2 | Protégé contre les corps solides supérieurs à 12,5 mm | Doigt |
3 | Protégé contre les corps solides supérieurs à 2,5 mm (outils, vis) | Outil |
4 | Protégé contre les corps solides supérieurs à 1 mm (outils fins…) | Fil |
5 | Protégé contre les poussières (pas de dépôt nuisible) | Fil |
6 | Totalement protégé contre les poussières | Fil |
2e chiffre:
Degré IP | Descriptif: |
0 | Sans protection |
1 | Protégé contre les chutes verticales de gouttes d’eau |
2 | Protégé contre les chutes de gouttes d’eau jusqu’à 15° de la verticale |
3 | Protégé contre l’eau en pluie jusqu’à 60° de la verticale |
4 | Protégé contre les projections d’eau de toutes directions |
5 | Protégé contre les jets d’eau de toutes directions à la lance |
6 | Totalement protégé contre les projections d’eau assimilables aux paquets de mer |
7 | Protégé contre les effets de l’immersion |
8 | Immersion prolongée |
9 | L‘eau à la vapeur à haute pression et le nettoyage |
Classes de protection IP
Les classes de protection décrivent les mesures de sécurité qui protègent des tensions dangereuses/d'un choc électrique et donc d'un accident électrique. Il existe quatre classes de protection : 0, 1, 2 et 3.
Les classes de protection pour tous les équipements électriques sont définies dans les normes DIN EN/IEC 61140 ou VDE 0140-1. Les symboles à utiliser, qui servent à identifier le matériel électrique, sont définis dans la norme DIN EN/IEC 60417.
